Láminas Perforadas de Cuarzo Opaco: Materiales de Protección contra Radiación Térmica de Alta Reflectividad para Semiconductores-Mia

Resumen del Proyecto

• Cliente: Fabricante coreano de componentes para equipos fotovoltaicos

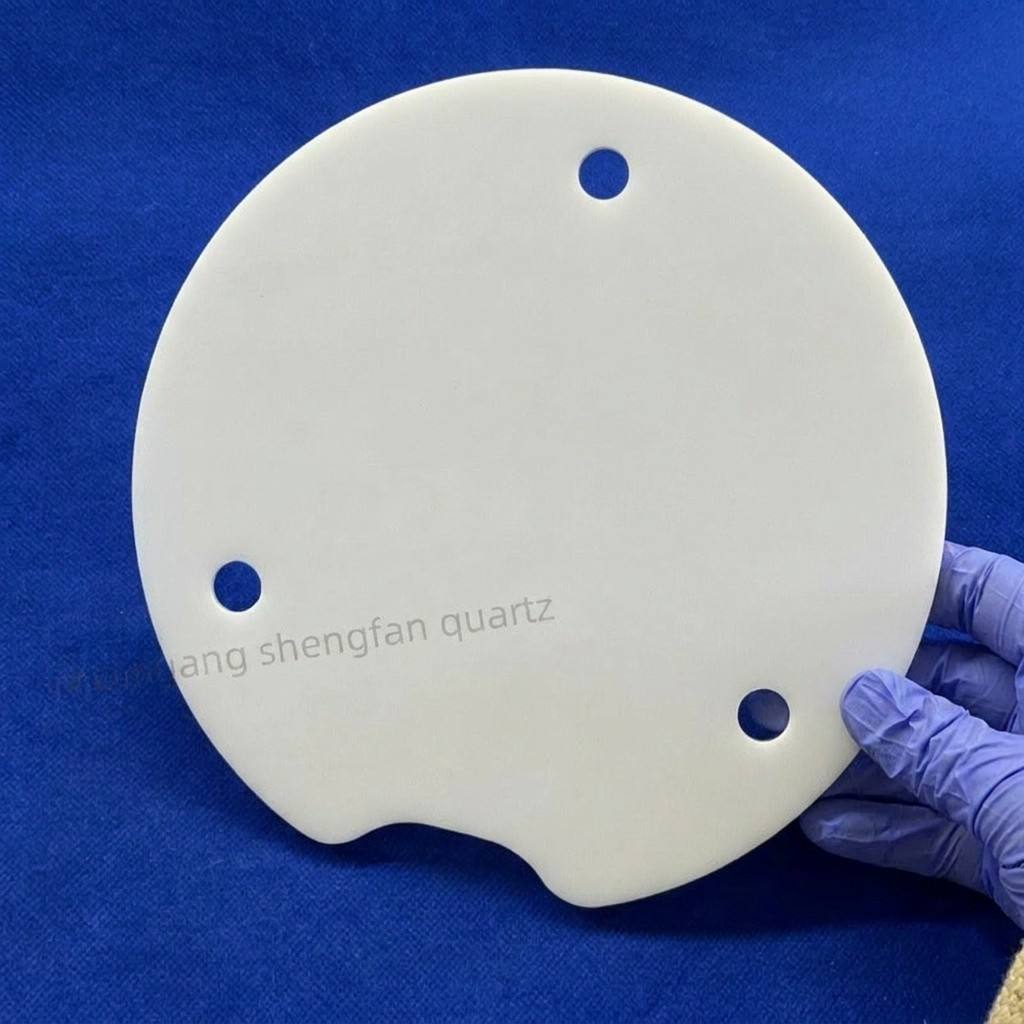

• Producto: Láminas perforadas de cuarzo opaco (para protección contra radiación térmica en hornos PECVD)

• Proveedor: Lianyungang Shengfan Quartz Products Co., Ltd.

• Material: Cuarzo opaco de alta pureza (lechoso/opalescente)

• Propiedades Clave: Reflectancia infrarroja ≥ 85%, conductividad térmica ≤ 1.4 W/m·℃

• Aplicación: Revestimientos de aislamiento térmico para susceptores de grafito en hornos tubulares PECVD fotovoltaicos, capas de protección contra radiación térmica para hornos de difusión, revestimientos protectores para cámaras de tratamiento térmico a alta temperatura

• Procesos Principales: Corte con sierra de alambre de diamante, tallado de precisión CNC, pulido a doble cara, acabado de bordes sin rebabas, perforación de precisión

Puntos débiles originales del cliente

1. Protección térmica insuficiente con cuarzo transparente

El cliente utilizaba anteriormente placas de cuarzo transparente como escudos de radiación en sus hornos tubulares PECVD. El cuarzo transparente permite una transmisión infrarroja sustancial, lo que provoca un calor excesivo en las paredes exteriores del horno. Esto provocó un envejecimiento acelerado de las juntas tóricas periféricas, sensores y líneas de refrigeración por agua, lo que requirió paradas de mantenimiento cada 4-6 semanas, lo que aumentó significativamente los costos de inactividad.

2. Estructura empalmada que provoca fugas de calor y fallos mecánicos

El proveedor anterior solo podía producir placas de cuarzo opaco de pequeño tamaño (máximo 300x200 mm), lo que requería empalmar varias piezas para cubrir grandes áreas de protección del horno. A temperaturas de funcionamiento de alrededor de 400 °C, las fugas de radiación térmica a través de las juntas de empalme alcanzaron niveles inaceptables. Además, la expansión térmica inconsistente entre las secciones empalmadas provocó el aflojamiento de los accesorios y el desplazamiento de las placas, comprometiendo la eficacia de la protección y, en ocasiones, provocando la fractura de las placas.

3. Precisión de perforación insuficiente que causa dificultades de instalación

Cada placa de protección requería múltiples orificios de posicionamiento y canales de flujo de aire. Los métodos de perforación convencionales del proveedor anterior producían desviaciones en la posición de los orificios superiores a ±0.1 mm, con paredes de orificios rugosas propensas a astillarse. Esto obligó al cliente a retocar manualmente cada envío, un proceso que consumía mucho tiempo y que requería aproximadamente 30 minutos por placa, lo que retrasaba significativamente los cronogramas de ensamblaje del horno.

Nuestras Soluciones y Ventajas Dirigidas

1. Material de cuarzo opaco de primera calidad con reflexión térmica superior

Seleccionamos blancos de cuarzo opaco de alta pureza con microburbujas distribuidas uniformemente (diámetro 10-100 μm, contenido ≥ 20%), logrando una reflectancia infrarroja ≥ 85% en el rango de longitud de onda de 2.5-16 μm. La conductividad térmica de solo 1.4 W/m·°C supera sustancialmente al cuarzo transparente (1.6-1.8 W/m·°C), bloqueando eficazmente la transferencia de calor radiante a la pared exterior del horno. El coeficiente de expansión térmica intrínsecamente bajo del material (5.4×10⁻⁷/°C) garantiza una excelente resistencia al choque térmico, evitando fracturas o delaminación durante ciclos térmicos repetidos.

2. Formación de una sola pieza de gran formato que elimina las juntas de empalme

Aprovechando nuestros centros de mecanizado CNC de gran formato, podemos producir placas de cuarzo opaco de una sola pieza de hasta 800x600 mm, eliminando por completo las juntas de empalme y los problemas asociados de fugas térmicas. Para los diversos modelos de hornos del cliente, ofrecemos soluciones integrales de una sola pieza que van desde 200x200 mm hasta 650x450 mm, lo que garantiza una integración perfecta con los diseños de equipos existentes.

3. Perforación de precisión que garantiza una instalación precisa

Utilizando centros de perforación CNC equipados con brocas recubiertas de diamante, logramos consistentemente:

• Tolerancia del diámetro del orificio: ±0.02 mm

• Precisión de la posición del orificio: ±0.03 mm

• Rugosidad de la pared del orificio después del pulido: Ra ≤ 0.4 μm

• Bordes de orificio sin rebabas ni astillas

Esta precisión elimina la necesidad de retoques manuales, lo que permite la instalación inmediata al recibirlas.

Resultados de la Cooperación y Comentarios del Cliente

1. Mejora significativa de la protección térmica

Después de tres meses de funcionamiento continuo en hornos tubulares PECVD, las láminas perforadas de cuarzo opaco lograron una reducción de temperatura de aproximadamente 45 °C en la superficie de la pared exterior del horno en comparación con la solución anterior de cuarzo transparente. La vida útil de los componentes periféricos (juntas tóricas, sensores, líneas de refrigeración) se extendió de 4-6 semanas a más de 6 meses, lo que redujo la frecuencia de mantenimiento en un 75%.

2. Eficiencia de ensamblaje drásticamente mejorada

El diseño de una sola pieza eliminó los procedimientos de empalme, mientras que el posicionamiento de alta precisión de los orificios permitió una instalación plug-and-play. El tiempo de ensamblaje del horno por unidad se redujo de aproximadamente 2 horas a 45 minutos, una reducción del 62%, lo que permitió al cliente acelerar los cronogramas de aumento de la producción.

3. La vida útil del producto superó las expectativas

Bajo condiciones de funcionamiento continuo a 400 °C, el primer lote de 800 piezas ha mantenido el servicio durante más de 12 meses sin fracturas, deformaciones o delaminación superficial, logrando una vida útil cuatro veces mayor que los productos del proveedor anterior.
