Estudio de caso: Fuente de horno de silicio fundido
Publicado el: June 24, 2026
1. Antecedentes del cliente
Un fabricante de semiconductores de potencia de 8 pulgadas utiliza hornos de difusión vertical a 1050-1180°C para oxidación y dopaje. Requisitos estrictos sobre pureza del material, transmitancia de infrarrojos y resistencia a la desvitrificación.
2. Problemas originales con tubos de sílice comunes
Los antiguos tubos pulidos a la llama JGS1 causaron múltiples defectos de producción:
- Un alto contenido de OH provoca una mala penetración del infrarrojo y un campo de temperatura desigual, lo que reduce el rendimiento de las obleas.
- Las altas impurezas metálicas provocan una rápida desvitrificación y frecuentes grietas; Los tubos necesitan ser reemplazados cada 45 días.
- Las tuercas pulidas a la llama mate dan como resultado un sellado al vacío deficiente y una concentración inestable del gas de proceso.

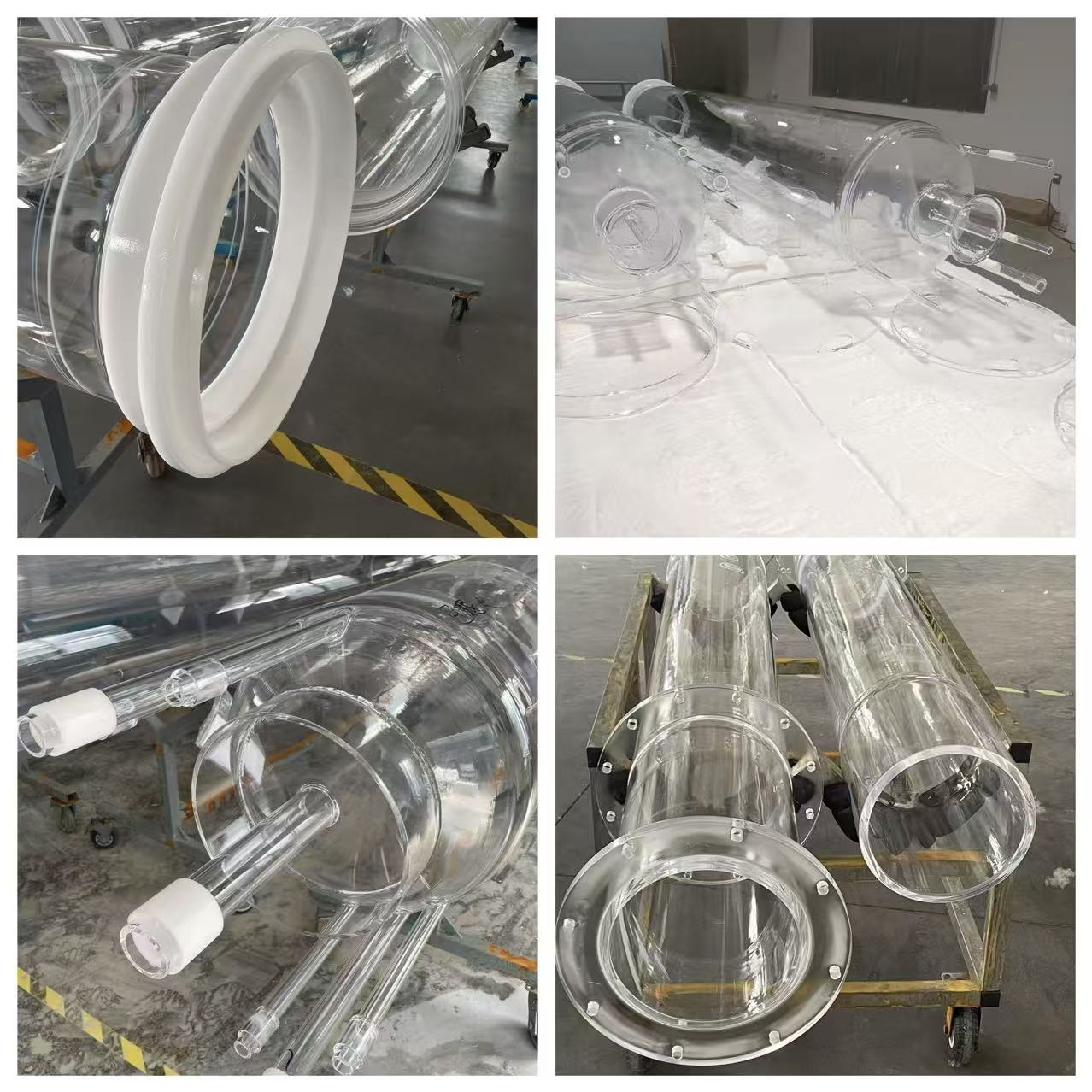

3. Solución optimizada: tubos de sílice FS03
- Material: sílice fundida al vacío FS03, SiO₂ ≥99,995%, OH⁻ <10 ppm, impurezas ultrabajas.
- Superficie: Pulido espejo totalmente transparente para tubos, bridas y tuercas de cuarzo (sin pulido con llama).
- Estructura: Pared engrosada, soldadura sin tensión para una alta resistencia al choque térmico.
4. Resultados de pruebas y producción
- La diferencia de temperatura dentro del horno se redujo de ±12°C a ±3°C.
- El rendimiento de las obleas aumentó un 6,8%; vida útil ampliada de 45 días a 180 días.
- Las fallas por fugas de vacío disminuyeron en un 95 %; Menos paradas de producción para el reemplazo de tubos.
5. Conclusión
Los tubos de horno pulidos transparentes FS03 resuelven los riesgos de contaminación y uniformidad de la temperatura, reducen los costos de mantenimiento e impulsan la producción en masa estable para procesos térmicos de semiconductores.
